Choisir cette expertise
Vous souhaitez :
- Prototyper des pièces pour tester et optimiser votre conception
- Convertir une pièce en composite thermodurcissable (TD) en version thermoplastique (TP)
- Optimiser des paramètres procédés pour gagner en qualité et en productivité
- Evaluer ces procédés avant d’investir dans des machines
Nous disposons d’un parc machines complet :
- Une AFP Coriolis C1.1 avec positionneur (axe horizontal) et chauffe IR (Infra-Rouge) et Laser pour industrialiser vos pièces de formes complexes
- Une AFP Coriolis C-Solo avec chauffe IR et Laser pour tester de nouvelles matières, réaliser des prototypes et des démonstrateurs.
- Une AFP-XS Addcomposites adaptées pour des applications PME, simple à programmer et à « prendre en main ».
- Une machine d’enroulement filamentaire 3 mandrins dans sa version TD et 1 mandrin dans sa version TP R&D pour réaliser des pièces de révolution.
Les experts composites et procédés de UBSIDE lèvent vos verrous technologiques et industriels. Ils accompagnent votre projet de la définition de la pièce fabricable par ces moyens à l’achat de machines ou au choix de partenaires fabricants.
Choisir la fabrication automatisée tel que l’AFP ou l’enroulement filamentaire, c’est gagner :
- la précision de positionnement des fibres et la répétabilité synonyme de qualité.
- une capacité à choisir tape par tape une orientation différente pour optimiser la résistance de la pièce et sa masse.
Ces méthodes de fabrication sont désormais compatibles avec une grande variété de fibres (verre, carbone, kevlar, fibres végétales, …) et de résines thermodurcissables et thermoplastiques.
Nos prestations sur mesure
Création de programmes de drapage et d’enroulement
Test de nouvelles tapes ou towpregs
Fabrication de prototypes / démonstrateurs industriels
Fabrication de préséries / petites séries
RETours d’EXpériences et conseils
Stratégie d’industrialisation
Détail des prestations
Création de programmes de drapage et d’enroulement
Vous avez un modèle CAO de pièce et une quantification des efforts appliqués à cette pièces, nous vous proposons le meilleur plan de drapage réalisable avec la machine choisie. Une simulation sous Simulia (abaqus) ou woundsim (S Vertical) permettra de valider le « layup » optimisé compatible des mouvements autorisés par le procédé.
A chaque machine, son logiciel de programmation de trajectoires : UBSIDE programme sous CADFIBER (Coriolis), AddPath (Addcomposites), un logiciel propriétaire pour l’enroulement filamentaire.
Test de nouvelles tapes ou towpregs
Nous évaluons depuis des années les tapes et towpregs commerciaux et en développement chez les fournisseurs de matières. Nous avons mis au point des standards de test : plan de drapage sur C-Solo permettant d’extraire des éprouvettes de caractérisation ou essais sur anneaux (NOL) et plaques réalisées en enroulement filamentaire.
UBSIDE optimise les paramètres du procédé en réalisant des plaques ou tubes tests. UBSIDE propose les procédures pour des propriétés matériaux maximales : référence matériau, température de chauffe, vitesse d’avance/d’enroulement, pression de rouleau, tension de towpreg. Nous réalisons des analyses documentées sur les différents couples matières/procédés incluant les fiches techniques des matières et procédés préconisés et des comparatifs multicritères.
Fabrication de prototypes / démonstrateurs industriels et Fabrication de préséries / petites séries
UBSIDE s’adapte à vous !
Vous souhaitez nous confier la conception, la programmation et la réalisation de votre pièce ? Nous nous occupons de tout.
Vous souhaitez opérer la machine avec notre accompagnement de proximité ? Nous formons vos collaborateurs et maintenons une assistance durant la fabrication de la pièce.
Vous êtes déjà experts des moyens de fabrication et vous souhaitez simplement fabriquer une pièce dont vous maitrisez la conception ? Nous pouvons louer notre moyen dans un espace privatisé avec une astreinte de nos experts.
Propositions pour industrialiser et stratégie d’industrialisation : optimisations de conceptions, de trajectoires, consultation de fabricants de machines, choix de partenaires industriels, fiabilisation des approvisionnements
Fabriquer une pièce ou en sortir plusieurs dizaines ou centaines ne requiert pas le même effort. Nous vous aidons à franchir ce cap en proposant des modifications de design ou de programmation qui rendront votre pièce plus facile à fabriquer.
Nous optimisons également les paramètres de dépose pour limiter les déplacements, gagner en temps de cycle et minimiser la consommation superflue de matière onéreuse.
Nous saurons vous préconiser des industriels « vendeurs de procédés », des sous-traitants possibles pour vos productions, des fournisseurs matières fiables et capables de vous suivre sur des volumes importants.
UBSIDE peut également intervenir sur vos machines pour participer à votre montée en compétences et production sous réserve que nos experts connaissent vos machines.
Notre valeur ajoutée
Choisir UBSIDE, c’est bénéficier d’une expertise de 10 années de développement de pièces critiques et complexes pour l’aéronautique, la défense, la voile de compétition, les réservoirs Hydrogène. UBSIDE et ComposiTIC, la plateforme de l’UBS ont été à l’origine de l’automatisation de la fabrication des foils, sont désormais des acteurs reconnus de la fabrication automatisée des pièces thermoplastiques structurales.
Conception de réservoirs pression

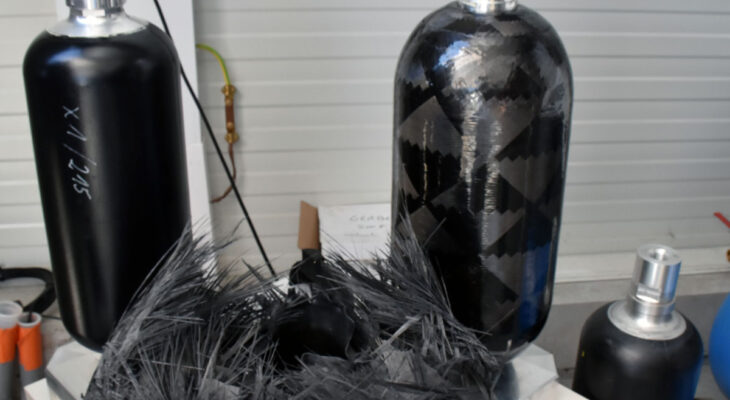

UBSIDE et la plateforme universitaire ComposiTIC ont acquis ces dernières années de vraies compétences en enroulement filamentaire de réservoirs du type IV ou de conteneurs soumis à de fortes dépressions. Nos experts réalisent des tubes, des anneaux, des plaques pour évaluer les propriétés des fibres, des towpregs, des enroulements et produisent des prototypes de réservoirs avec des matières commerciales ou R&D sur des liners fournis par nos clients ou partenaires injecteurs/extrudeurs-souffleurs. Les prototypes peuvent ensuite être cyclés ou éclatés sur l’installation de « burst » très instrumentée de l’UBS.
Moyens techniques

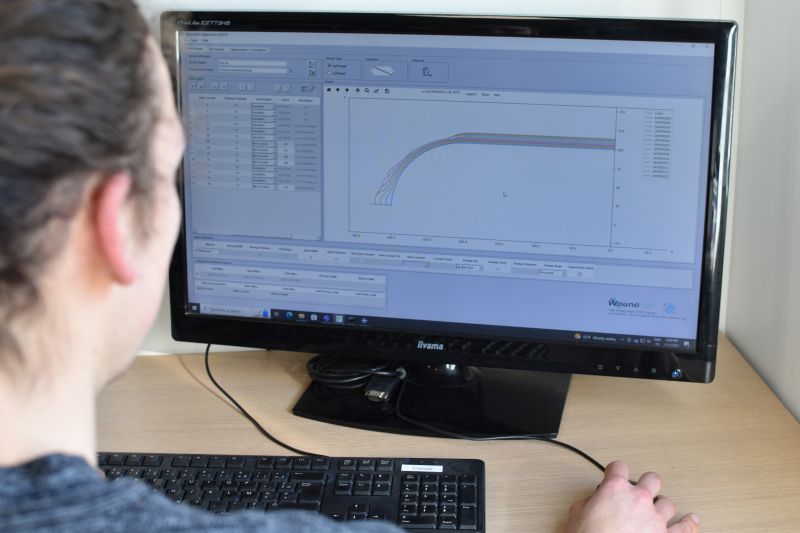

Woundsim

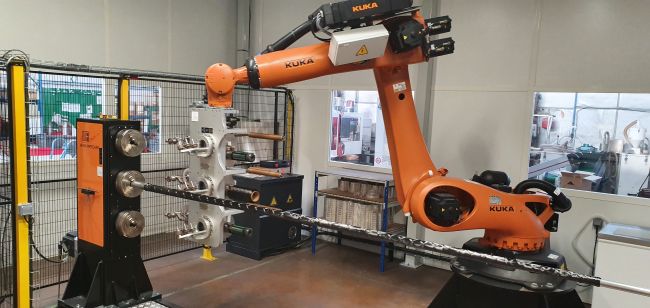

Enroulement TD

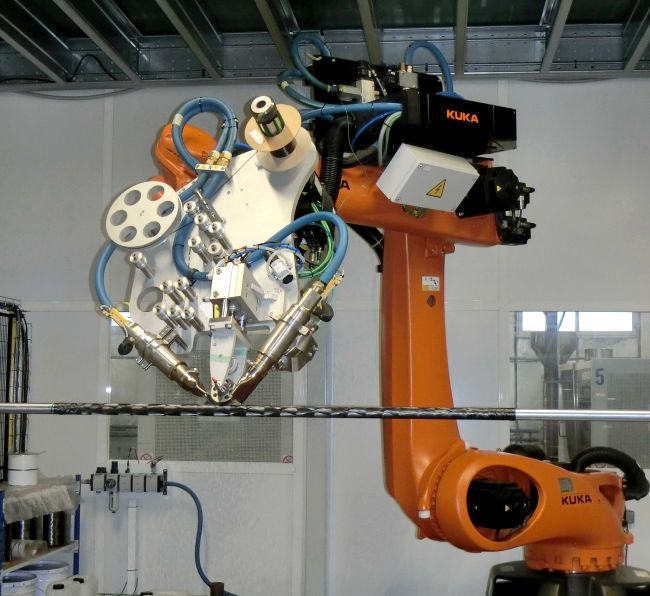

Enroulement TP

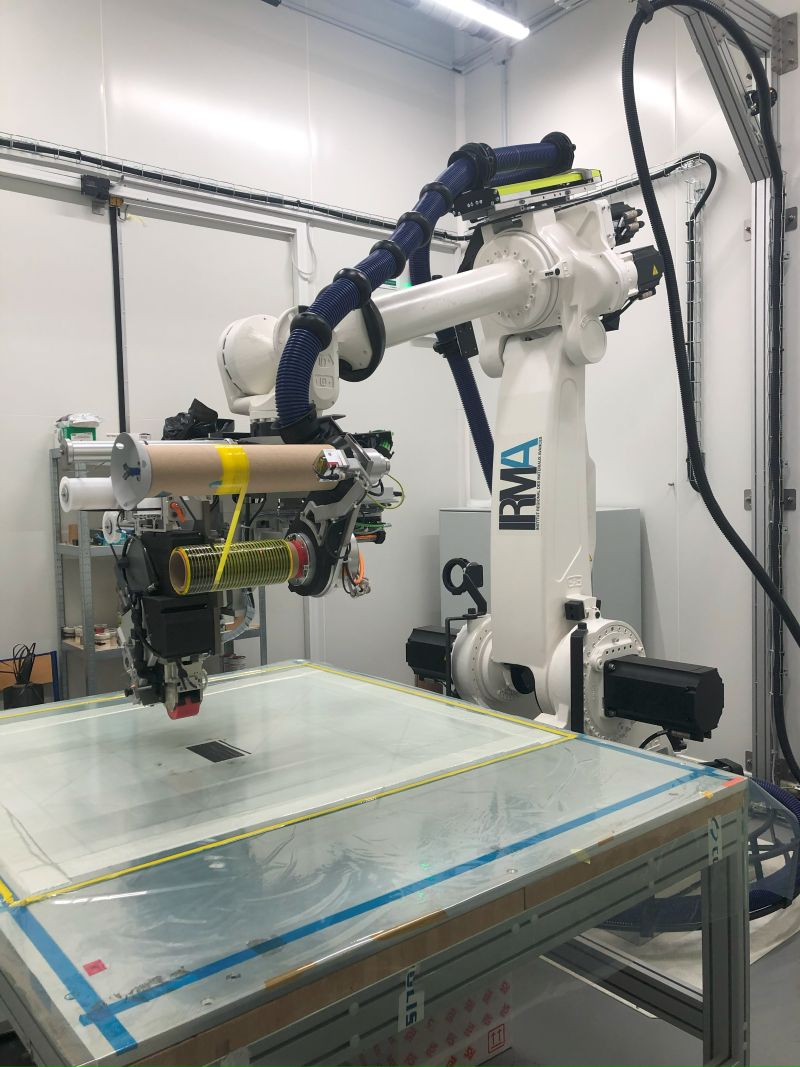

C-Solo, C1 et AFP-XS
